超音頻污污网站在线看免费淬火機的電流滲透深度隨著加熱電源頻率的增加而降低。而且文獻介紹，高頻加熱的滲透深度一般為1-3mm。事實上，在超音頻污污网站在线看免费淬火機中，其加熱行為不可能是單一的加熱方式，必然會摻雜傳導加熱效果。利用這一特點，在特定條件下(一次淬火)，可以通過特殊方法(如脈衝加熱)實現高頻加熱電源的深加熱淬火。

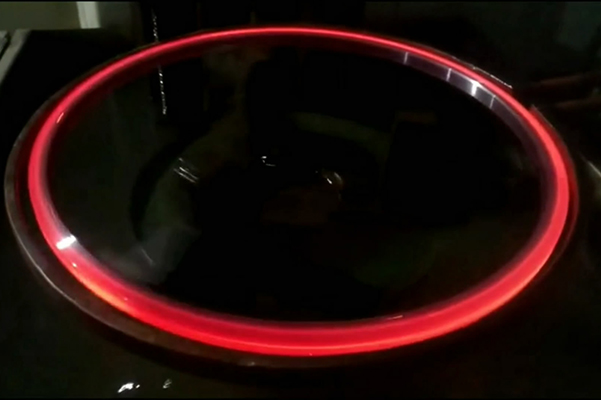

超聲污污网站在线看免费淬火機對模數為4.5的40cr盤形齒輪(齒頂圓直徑約340mm)進行脈衝加熱，淬硬層深度達到齒根以下7mm，如果增加脈衝次數，淬硬層深度也可增加。當然，如果軸類產品采用連續掃描加熱淬火，很難突破一定的加熱淬硬深度。

據資料介紹，同樣的材料，同樣的預處理狀態，如果采用超音頻污污网站在线看免费淬火機和中頻加熱淬火(不考慮淬硬層深度)，高頻淬火產品的表麵硬度高於中頻；淬硬和淬火後的硬度主要與鋼件的碳含量有關。確切地說，鋼件淬火後的硬度應該與溶人奧氏體中的碳量有關。

因此，鋼件的最終淬火硬度與奧氏體化程度和奧氏體均勻化程度有關，而超音頻污污网站在线看免费淬火機的污污网站在线看免费加熱是一種快速加熱方式。奧氏體化程度和均勻化程度不僅與原始組織有關，還與加熱速度有關。原始組織越均勻，加熱速度越慢，完成奧氏體化和均勻化所需的時間越短；反之亦然。
